오늘은 타사 금속벽체배수판 대비 뛰어난 가격경쟁력과 안정성을 가진

DMC 불연벽체배수판 스터드(STUD) 시스템을 이용한 시공방법에 대해 알아보겠습니다

DMC 불연벽체배수판 스터드(STUD) 시스템의 자재는?

​

1. 표준 자재 사용으로 자재수급과 안정성을 챙깁니다

DMC 불연벽체배수판 스터드 시스템은

특정업체만 쓸수 있게 자체 제작된 자재나, 특허가 들어간 전용제품을 사용하는 타사들과 달리

일반적인 벽체 공사에서 활용되는 스터드, 런너, 캐링, 배수판 등 KS인증을 받은

​

국가 표준자재를 사용한 시스템입니다.

​

[DMC불연벽체배수판 스터드시스템 부속자재]



DMC불연벽체배수판	스터드50형	런너50형	캐링찬넬
600 x 600 (mm) 0.4T	50 x 45 (mm) 0.8T	50 x 40 (mm) 0.8T	38 x 12 (mm) 1.2T
클립바	와이어클립	DMC 마감몰딩	보강브라켓
32 x 29 (mm) 0.5T	59 x 45 x 59 x 2T	30 x 30 x 30 0.7T	100 x 40 x 25 x 1.2T

*출처 - DMC불연벽체배수판 스터드시스템 시방서

​

[DMC불연벽체배수판 스터드시스템 자재 단가]

* DMC불연벽체배수판 스터드 시스템 단가
​	규격	단위	물량 (100㎡)	물량 (1㎡)	단가	금액 (1㎡)
스터드 50형 KS	50x45x0.8T	M	108	1.08	1,190	1,285
런너 50형 KS	50x40x0.8T	M	54	0.54	1,040	562
클립바	32x29x0.5T	M	224	2.24	650	1,456
와이어클립 (大)	59x47x59x2T	EA	216	2.16	130	281
보강캐링(KS)	38x12x1.2T	M	7	0.07	670	47
보강브라켓	100x40x25x1.2T	EA	75	0.75	450	360
마감몰딩	30x30x30x0.7T	M	50	0.50	1400	700
						4,691

* DMC불연벽체배수판 스터드 시스템 패널 단가
​	규격	단위	물량(100㎡)	물량 (㎡)	단가	금액 (1㎡)
DMC WALL (6*6)	600x600x0.4T	EA	294	2.94	4,050	11,907

특허 제품이나 자체 제작된 자재를 사용할 경우, 자재 공급의 제한성과 높은 비용이 문제될 수 있지만, ​ DMC 불연벽체배수판 스터드 시스템은 이러한 문제를 최소화하여 경제성을 극대화했습니다.

​​

3. KS자재를 사용한 DMC불연벽체배수판 시공방법

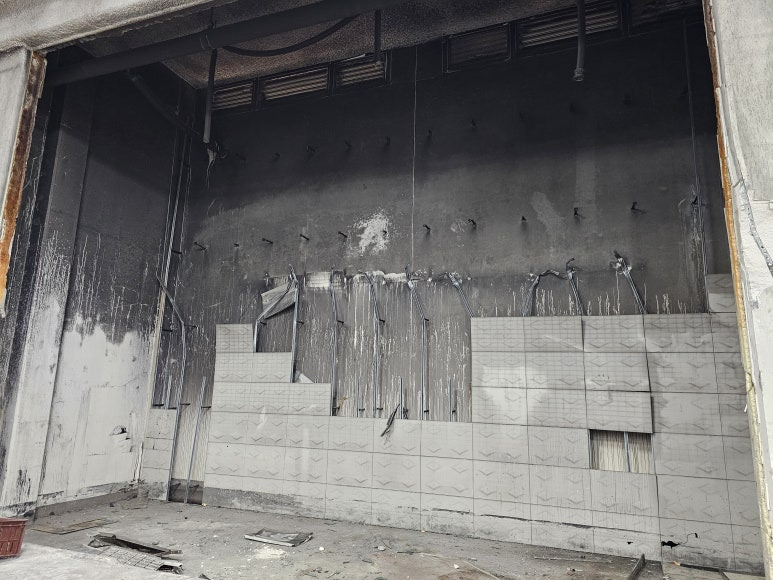

화재로 철골과 PVC벽체가 녹아버린 공장현장입니다.

기존 PVC벽체로 시공을 하셨다가, 모두 교체하시게 되었습니다.

​

​



기존 PVC벽체를 모두 철거부터 진행하였습니다.

벽까지 모두 불에 탄 모습입니다.

​

플라스틱 벽체의 최대 단점, 화재에 취약하다는점을 다시금 보게 되네요.

​

그럼 바로 시공에 들어가도록 하겠습니다.

시공방법 첫번째

현장에 맞는 KS 자재를 준비한다



현장에서의 필요 부품 갯수 및 규격을 파악한 후,

빠른 일자에 맞춰 KS 자재를 공수하여 현장에서 준비합니다.

​

오른쪽 사진에 보시는것처럼 ㉿마크가 선명하게​ 보이는 모습을 확인할수 있습니다.

​

​

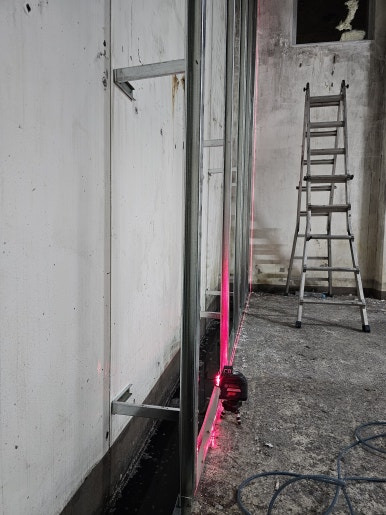

시공방법 두번째

바닥 하단부에 런너를 설치한다

벽체 시공에 앞서, 메인 지지대인 런너가 최우선적으로 시공되어야 하기에

바닥 하단부에 수평을 맞추어 런너를 먼저 시공해줍니다.

​

이 런너 또한 KS자재로써,

완벽한 수평을 맞출수 있는 자재로 이용됩니다.

​

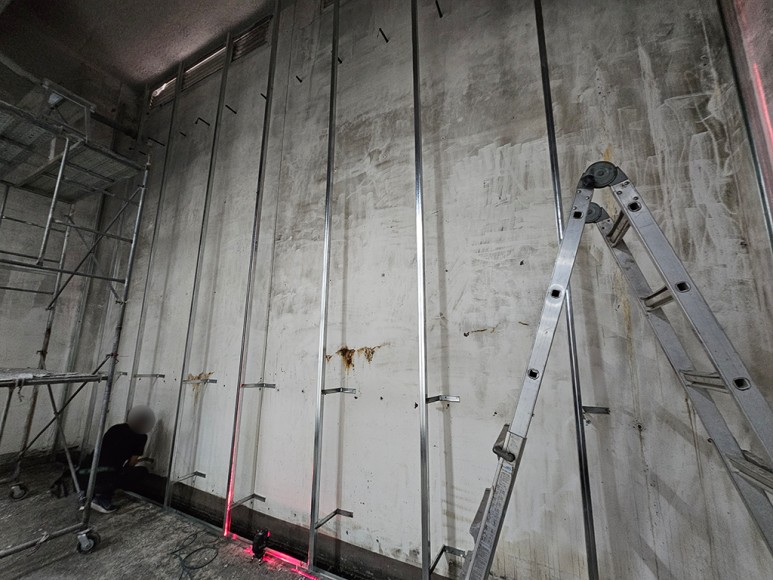

시공방법 세번째

런너 사이에 1000mm 간격으로 스터드를 설치한다



하단부 설치된 런너사이에 스터드를 수직으로 세워줍니다.

1,000mm 간격으로 수평,수직이 모두 일정하도록 합니다.

​

KS캐링 보강브라켓을 사용하여 벽체와 지지하는것도 잊지않습니다.

지지대를 설치하며 수직이 흐트러지지않도록 주의해야합니다.

​

※ 벽과 벽체와의 거리가 길어 브라켓을 KS캐링으로 사용한 현장입니다.

​

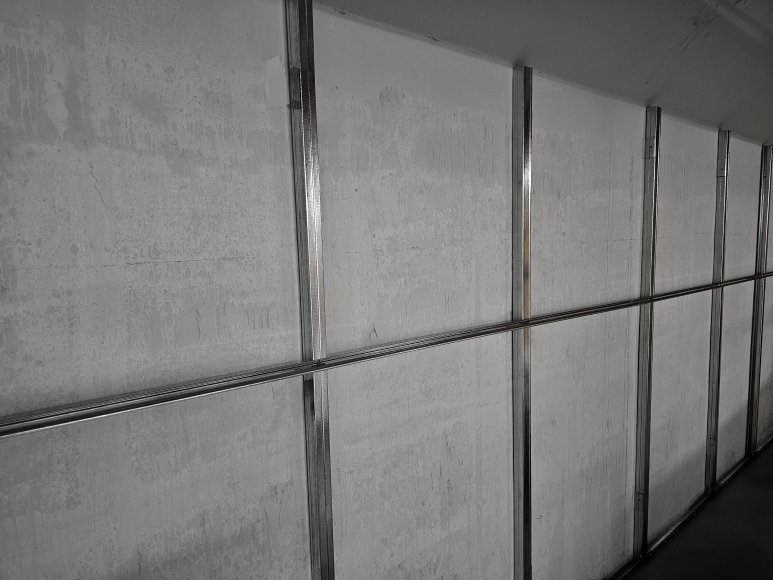

시공방법 네번째

가로 수평축에 맞춰 클립바를 설치해줍니다

세로로 스터드를 세워주었으니

판을 장착할 클립바를 가로축으로 시공해줍니다

​

클립바는 한단 한단 패널을 끼우고 올라가며

수평, 수직 간격을 맞춰가며 시공합니다.

시공방법 다섯번째

DMC벽체배수판 (패널) 을 시공해줍니다

철골 시공이 완료되었으면, 수평과 수직간격에 주의하며 DMC패널을 시공해줍니다.

캐링을 한단 올리고 패널을 시공하는식의 순서가 중요합니다.

​

클립바에 패널을 정확하게 끼우며 차근차근 진행해줍니다.

패널 끝부분이 날카로우므로 안전에 유의해줍니다.

​









한층한층 패널을 쌓는 방식으로 벽체를 시공해줍니다

​

맨 윗단은 환풍구 확보 요청이 있어 절반을 재단하여 시공하였고,

배관이 통과되는 원형부분은 규격에 맞춰 현장에서 재단하여 통로를 확보하여 줍니다.

​

​

​

​

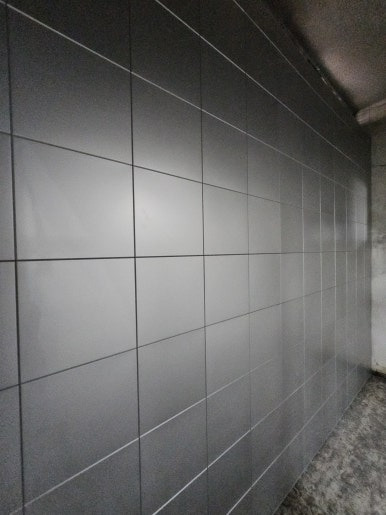

최종 시공완료된 사진입니다.

벽과 맞닿아있는 부분은 몰딩으로 마감처리를 해주어 깔끔한 모습입니다.

​

하단 런너부터 최상단까지 흐트러짐 없이 시공된 모습을 확인할수 있습니다.

​

​

시공법 정리

① 바닥 런너설치

② 런너에 수직으로 스터드 설치

③ 스터디에 수평으로 클립바설치

④ (층고가 높을경우) 한단한단 클립바+DMC패널 설치

⑤ 상하좌우 끄트머리에는 몰딩으로 마감처리

​

​

이상으로 시공법에 대한 설명이었습니다.

​

시공법 대부분이 KS자재로 구성되어있어 운반과 설치가 용이하고, 다양한 환경에 쉽게 적용할 수 있고

자재 공급이 원활하기 때문에 공사기간 및 지연을 최소화할 수 있습니다.

​

또한 금속배수판의 자재특성상

유지보수시 전체 교체가 아니라 탈부착하는 방법으로 안전하고 친환경적으로 재활용이 가능합니다.

​

---

KS 인증을 통한 신뢰성을 제공하여

지하주차장 벽체배수판 현장에서 최적의 선택이 될 수 있습니다.
