안녕하세요!
'한 번에 싹다'
SSAKDA 싹다입니다!
지난 포스팅에서 DMC금속벽체의 전문가인 싹다가 불연벽체배수판을
사용했을 때의 효과를 알려줌과 동시에 실제 시공 사례와
관련한 내용을 상세히 알려드렸는데요.
전문가가 알려주는 불연벽체배수판 효과와 적용 사례
안녕하세요!'한 번에 싹다'SSAKDA 싹다입니다!지난 포스팅에서 PVC벽체 한계를 극복한 DMC벽체의 친환경적 대안에관련한 내용을 상세히 알려드렸는데요. PVC벽체배수판 한계 극복, DMC벽체배
ssakda3482.tistory.com
이번시간에는 설계 단계에서 DMC금속벽체배수판을
반드시 고려해야 되는 이유에 대해서 자세히 다뤄보려 해보려합니다.
DMC벽체배수판을 사용해야 되는 이유
왜 벽체배수판을 설계하는가?
현대 건축물 설계에서 내진 성능 확보는 선택이 아닌 필수라고 할 수 있죠.
2016년 경주, 2017년 포항 지진 이후 국내 건축법 및 내진 설계 기준이 강화되었으며
특히 비구조 요소인 기계실·전기실 벽체 또한 내진 기준을
충족해야 한다는 점이 명확히 규정되었기 때문입니다.
이러한 이유로 설계사무소에서는 내진 기준을 충족하는 자재를 선정하는 것이
건축물의 구조 안전성을 보장하는 핵심 요소이며,
특히 기계실 및 전기실 벽체의 배수 기능과 내진 성능을
동시에 확보할 수 있는 DMC벽체배수판이 최적의 솔루션으로 주목받고 있습니다.
DMC벽체배수판의 법적 기준 충족 여부
[ DMC벽체배수판이 적용되는 주요 법규 및 설계 기준 ]
|
건축법
(국토교통부)
|
제48조
(구조내력 등)
|
- ① 건축물은 고정하중, 적재하중(積載荷重), 적설하중(積雪荷重), 풍압(風壓), 지진, 그 밖의 진동 및 충격 등에 대하여 안전한 구조를 가져야 한다.
|
|
|
건축물의 구조기준 등에 관한 규칙
(국토교통부)
|
제 4조
|
- ① 건축물은 고정하중, 적재하중(積載荷重), 적설하중(積雪荷重), 풍압(風壓), 지진, 그 밖의 진동 및 충격 등에 대하여 안전한 구조를 가져야 한다.
|
|
|
건축법시행령
(국토교통부)
|
제61조
(건축물의 마감재료 등)
|
- ①법 제52조제1항에서 “대통령령으로 정하는 용도 및 규모의 건축물”이란 다음 각 호의 어느 하나에 해당하는 건축물을 말한다. 다만, 제1호, 제1호의2, 제2호부터 제7호까지의 어느 하나에 해당하는 건축물(제8호에 해당하는 건축물은 제외한다)의 주요구조부가 내화구조 또는 불연재료로 되어 있고 그 거실의 바닥면적(스프링클러나 그 밖에 이와 비슷한 자동식 소화설비를 설치한 바닥면적을 뺀 면적으로 한다.
|
|
|
제91조의 3
(관계전문기술자와의 협력)
|
- ① 다음 각 호의 어느 하나에 해당하는 건축물의 설계자는 제 32조 제 1항에 따라 해당 건축물에 대한 구조의 안전을 확인하는 경우에는 건축구조기술사의 협력을 받아야 한다.
|
||
|
KDS 41
(건축물 내진설계기준) 20.3 조항
|
- 기계실·전기실 벽체는 내진 안전성을 확보해야 하며, 내진 하중을 견딜 수 있어야 함
|
||
|
소방시설법 제7조
(소방시설의 내진설계 기준)
|
- 소방시설이 포함된 공간의 벽체는 내진 설계를 준수해야 하며, 내진 보강이 필수
|
||
DMC벽체배수판은 건축법, 내진설계기준(KDS 41), 소방시설법 등
모든 법적 요건을 충족하는 제품으로 설계 단계에서
별도의 추가 검토 없이 적용 가능한 솔루션입니다.
기존의 일부 비규격 제품과 달리 구조적 안전성 및 내진 성능이
검증된 자재로 인정받아 내진 설계가 요구되는 기계실, 전기실 등에도
신뢰성 있게 사용할 수 있습니다.
따라서 설계사무소에서는 법적 기준을 충족하면서도
효율적인 시공이 가능한 DMC벽체배수판을 고려하는 것이 바람직합니다.
PVC벽체 대비 DMC벽체배수판의 강점
내진 성능 : 지진과 외부 충격에도 견디는 강력한 구조
건축물의 내진 성능 확보는 필수적인 설계 요소이며,
특히 기계실, 전기실, 지하주차장 등은 지진 발생 시
비구조 요소가 탈락하지 않도록 견고한 설계가 요구됩니다.
기존 PVC벽체는 지진 하중을 견딜 수 있는 내진 성능이 확보되지 않아
지진 및 외부 충격에 의해 변형 및 탈락의 위험이 크며,
이는 구조물의 안전성을 저해하는 주요 원인으로 작용합니다.

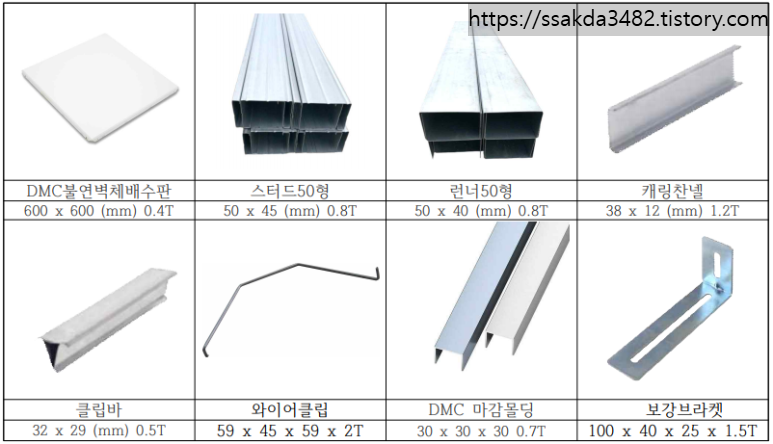

DMC벽체배수판은 KS인증을 받은 경량철골과 내진 보강 브라켓을
활용한 구조적 설계로 내진 성능을 강화하였습니다.

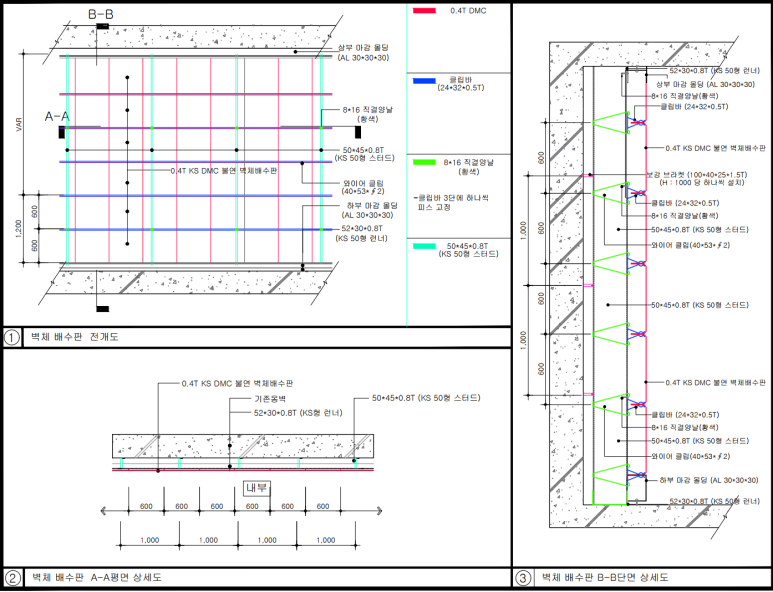

내진 보강 브라켓, 바닥 고정용 런너, 수직 구조체 역할을
수행하는 스터드와 결합하는 방식으로 설치되며,
이에 따라 리히터 규모 5.8 이상의 지진에도 견딜 수 있는 성능을 보장합니다.

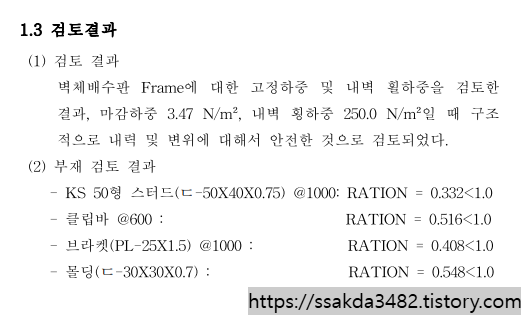

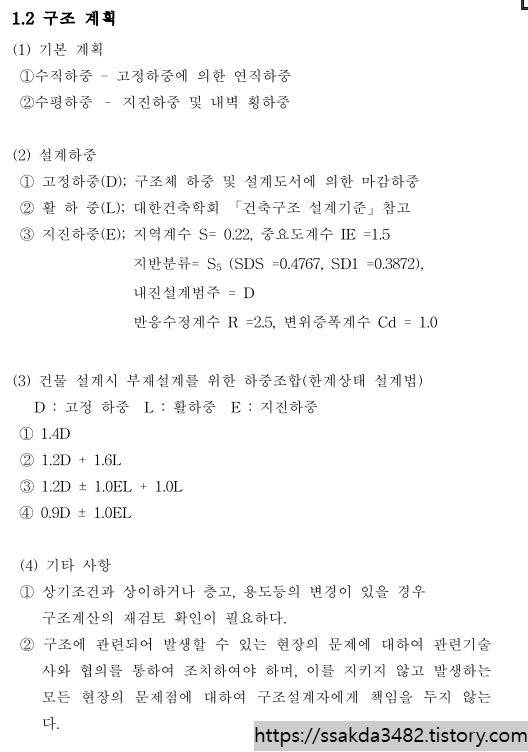

내진 벽체의 내진 성능은 시험성적에 기반한 표준 구조검토서를 철저히 따를 때만
유지됨으로 경량철골 간격, 마이너 채널 설치 방식, 부속품까지 모두 철저하게
검증된 규격에 맞춰 시공해야 시험에서 인증된 성능을 발휘할 수 있습니다.
구조사무소를 통해 구조안정성을 1차적으로 확인이 가능하지만
2차적 문제인 내진 보강 공사까지 철저한 확인 절차가 필요하므로
실제 시공이 이루어지는 동일한지 반드시 검증을 거쳐
부실 공사의 위험성을 완전히 배제할 필요가 있습니다.
내연 성능 : 불연 소재 적용을 통한 화재 안전성 강화
화재가 발생할 가능성이 높은 건축물에서는 내연 성능이 확보된 자재를 적용해야 하며,
특히 지하주차장, 산업시설, 공공시설 등에서는 엄격한 화재 안전 기준이 요구됩니다.
|
|
1급 불연 DMC 금속천장재
|
2급 준불연 DMC 금속천장재
|
|
재질
|
갈바륨
|
갈바륨
|
|
두께
|
0.4T
|
0.4T
|
|
난연성능
|
불연
|
준불연
|
|
용융점
|
1,530℃
|
1,530℃
|
|
재활용성
|
유
|
유
|
PVC벽체는 열에 취약하며 화재 발생 시 빠르게 연소될 가능성이 높습니다.
또한 PVC소재는 연소 시 유독가스를 다량 배출하여
인명 피해를 증가시키는 원인이 되기도 합니다.
DMC벽체배수판은 아연도금강판(갈바륨) 소재를 적용하여
1,530℃ 이상의 높은 용융점을 갖추고 있으며,
화재 확산을 방지하는 완전 불연 성능을 보유하고 있습니다.
또한 화재 발생 시 구조물의 변형 없이
유지될 수 있어 대피 시간을 확보하는 데 기여합니다.
이처럼 기존 PVC벽체는 화재 확산 속도를 증가시킬 수 있는 위험 요소가 될 수 있으나,
DMC벽체배수판은 불연 소재 적용을 통해 화재 안전성을 극대화하였습니다.
내습 성능 : 염분 및 습기 저항성을 통한 내구성 향상

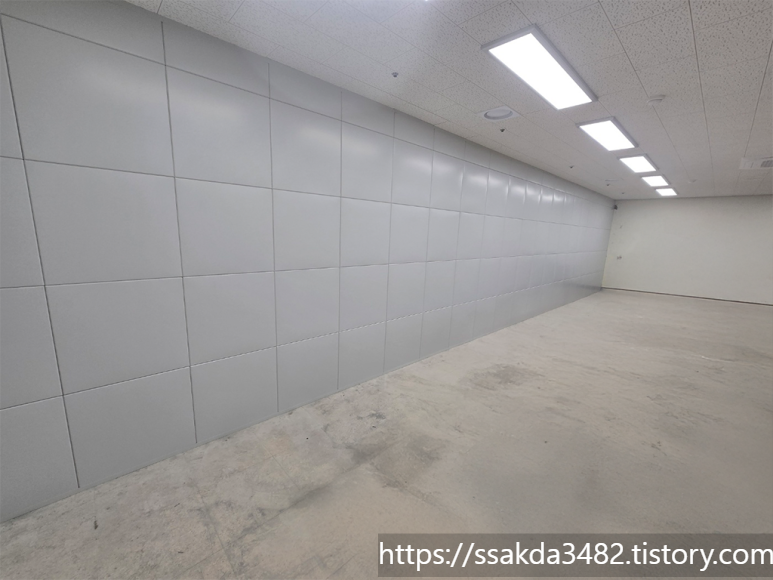

지하주차장, 기계실, 전기실 등 습도가 높은 환경에서는
벽체의 내습 성능이 중요한 요소로 작용합니다.
그러나 PVC벽체는 장기간 습기에 노출될 경우 변형 및 오염이 발생할 가능성이 높으며
장기간 사용 시 물리적 성능이 저하될 수 있습니다.
그러나 DMC벽체배수판은 염수분무시험(Salt Spray Test)을 통과하여
부식 저항성을 검증받았으며, 높은 습도와 염분 환경에서도
구조적 성능을 유지할 수 있도록 설계되었습니다.
이로 인해 습기에 의한 부식이 최소화되며, 곰팡이 발생을 억제할 수 있으며
배수 기능이 장기간 유지되므로 기계실 및 전기실과 같은
공간에서 안정적인 사용이 가능하다는 장점이 있습니다.
시공 편의성 및 유지보수 비용 절감
PVC벽체는 설치 과정이 복잡하고 유지보수 시 전체 교체가 필요할 가능성이 높으며
장기간 사용 시 물리적 성능이 저하될 수 있습니다.

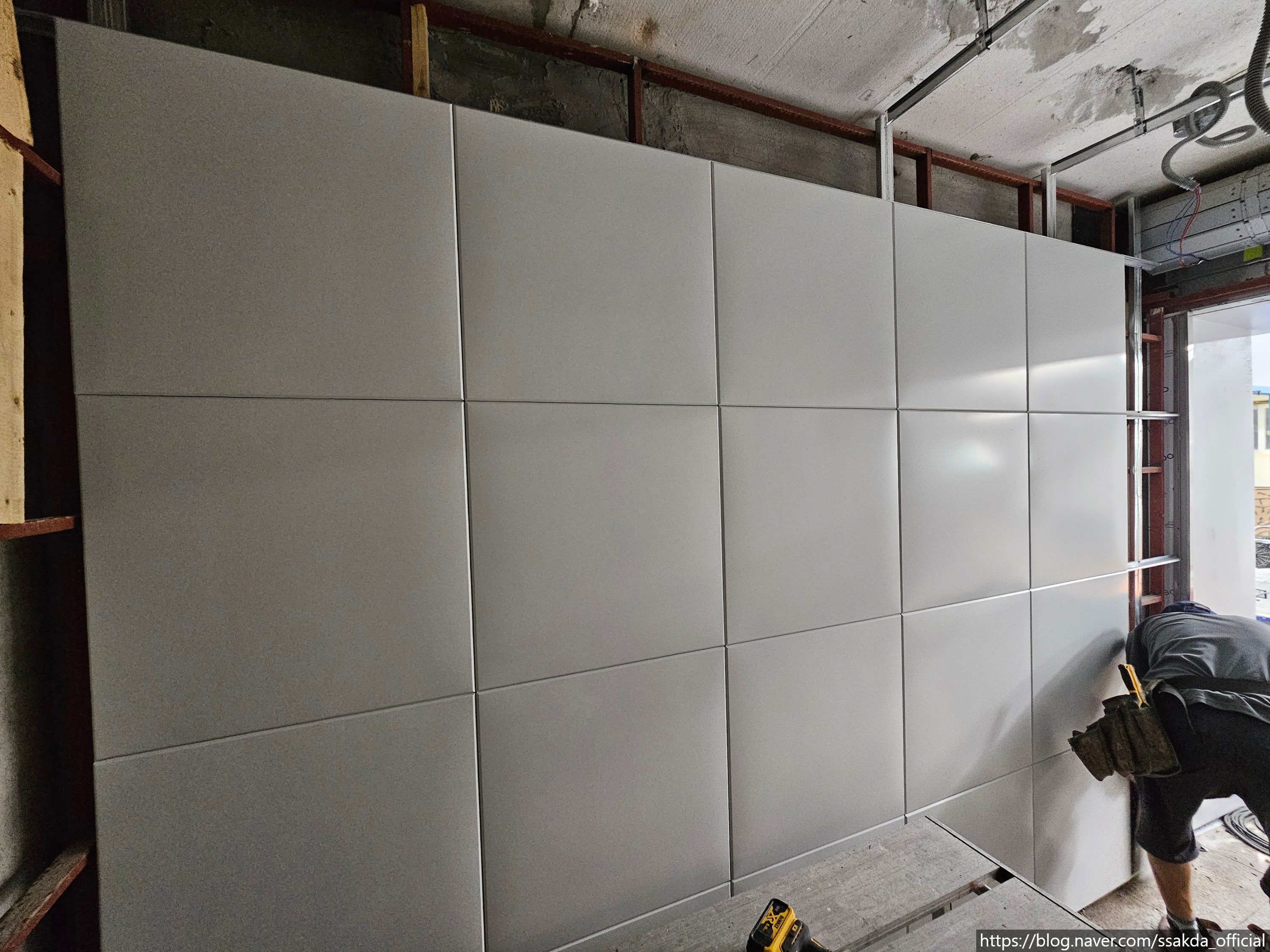

반면 DMC벽체배수판은 KS인증을 받은 경량철골과 결합하여 설치되므로,
시공의 효율성을 극대화할 수 있는 장점이 있습니다.
특히 클립바 결합 방식이 적용되어 공사 기간 단축이 가능하며,
해당 부분 덕분에 시공 후 유지보수가 용이하다는 특징을 가지고 있습니다.
또한 운반 및 설치가 용이하고 탈부착이 가능하여
일부 손상된 부위만 부분 교체가 가능해 유지보수 비용을 절감할 수 있습니다.
다양한 환경에 적용 가능한 DMC벽체는 친환경적이고 경제적인 유지보수가 가능합니다.
경제성 : 장기적인 비용 절감 효과
PVC벽체는 초기 비용이 낮아 보일 수 있으나
유지보수 비용이 지속적으로 발생할 가능성이 높습니다.
특히, 내진 성능 및 내연 성능이 확보되지 않아 보수 공사가 추가적으로 필요할 수 있으며,
이는 장기적으로 건축물의 유지 비용을 증가시키는 원인이 될 수 있습니다.
DMC벽체배수판은 내진, 내연, 내습 성능을 모두 갖추고 있어
장기적인 유지보수 비용을 절감할 수 있으며
경제성이 뛰어난 건축 자재라고 설명 가능합니다.
또한, 자재 공급이 원활하여 공사 지연을 최소화할 수 있고
시공 후 유지보수가 용이하므로 운영 비용 절감 효과를 기대 가능합니다.
" DMC불연벽체배수판, 선택이 아닌 필수입니다. "
싹다에서 유통중인 불연내진벽체배수판은
국내최초 내진벽체 DMC불연내진벽체배수판으로
학교, 관급에 자재를 조달하는 '나라장터'에
'벽천장용흡음재' 우수조달제품으로 등록된 제품도 보유 중이기 때문에
제품의 안전성과 품질, 합리적인 단가를 보장해드릴 수 있습니다.
